dalle de machine de coulée continue de 10mm sur la ligne CCD de niveau radiométrique de mesure

Machine de coulée continue radiométrique en ligne de système de mesure de noyau de longueur et de largeur de dalle

Profil de produit

Le système de mesure en ligne de la longueur et de la largeur de la dalle est employé à la table de rouleau du transport A1 devant le four de chauffage dans le laminoir continu. Quand les billettes en acier sont forcées pour être arrangées sur la table de rouleau du transport A1, la longueur et la largeur de la billette en acier sont mesurées exactement et les données mesurées sont transmises au système informatique de contrôle de production.

Modèle d'équipement

TJGZH-300

Indicateurs techniques

Mesure de largeur : type bilatéral de mesure
Gamme de mesure de largeur : selon des besoins des utilisateurs
Exactitude de mesure de largeur : ≤±3mm
Mesure de longueur : mesure de longueur de laser et de caméra
Longueur de la plaque d'acier : selon des besoins des utilisateurs
Exactitude de mesure de longueur : ≤±10mm

Fonction système
Mesurez la longueur et la largeur de la dalle sur la ligne et sans contact

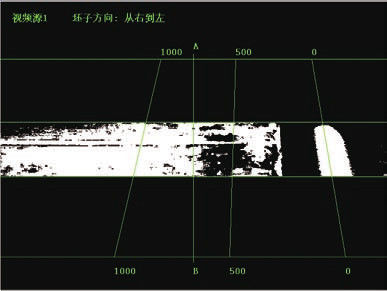

Méthode de mesure : laser, mesure de CCD
Avec la fonction de correction de longueur et de largeur
Auto-diagnostic de défaut et fonction d'alarme

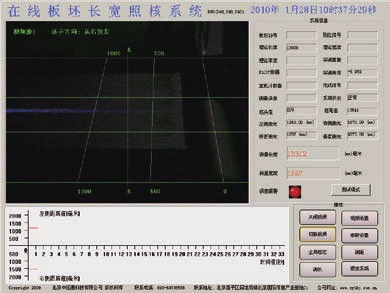

Écran de HMI : auto-diagnostic des données de mesure, d'état de fonctionnement du système et de panne d'équipement
