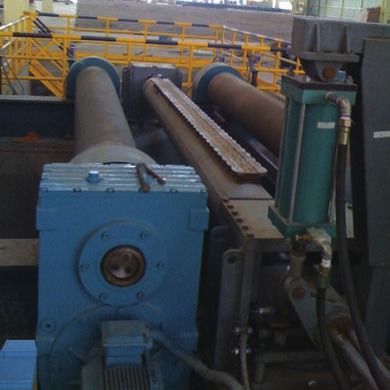

machine de coulée continue de la billette 90s Ccm 80mm de ébavurage

Machine de coulée continue de machine d'ébavurage de billette de coulée continue

Profil de produit

La fonction de ébavurage de billette de coulée continue peut effectivement et rapidement enlever les bavures de la billette, empêcher l'impact sur la qualité extérieure des produits de finition de laminage d'acier, et assurer la qualité du laminage d'acier. L'équipement utilise le grattoir rond pour enlever les bavures de la billette en cours de déplacement, qui joue un rôle important en améliorant le taux de retrait de bavures et en assurant la qualité de la billette de coulée continue

Il y a deux types de machine d'ébavurage de billette de coulée continue : type de grattoir et type de marteau.

Modèle d'équipement

Indicateurs techniques

Approprié à la billette de moulage : billette de moulage chaude, ébavurant en ligne
La température de moulage : 500 | 900℃
En ébavurant, vitesse de moulage : 20m/min maximum
Courbure concave de dalle moulée : maximum 15mm/m
Espacement minimum entre les billettes avant et arrière : 3000mm
Durée de cycle de ébavurage : 40 | 90s
Course verticale de grattoir de ébavurage : maximum 150mm
Course de ressort pneumatique : 80mm
Petite course de cylindre : 70mm
Angle de ébavurage de rotation de poutre : 90°
Course rotatoire de cylindre : 320mm
Propreté d'air : air comprimé propre
Pression de source d'air : 0,55 | 0.7mpa
Sortie d'air : 400N m 3 /min
Qualité de l'eau : l'eau épurée pour l'usage industriel
Pression d'eau : 0,4 | 0.55mpa
Débit : 4m 3 /h

Composition en équipement

La machine d'ébavurage se compose principalement de siège de levage avant, de poutre de ébavurage, de siège de levage arrière, de cylindre de rotation, de système électrique et de commutateur de détection de position.
Le siège de levage avant inclut :
Parenthèse, tasse d'huile de levage, soutenant le siège, le ressort pneumatique, etc. ; Le ressort pneumatique gonfle, le siège de rapport monte et conduit la poutre de ébavurage pour monter. Programme 40 millimètres
(2) la poutre de ébavurage inclut :
Axe de ébavurage, cylindre, chambre à air de levage de cylindre, circuit de l'eau de refroidissement, lame de grattoir
Le siège de levage arrière inclut :
Le ressort pneumatique gonfle, le siège de rapport monte et conduit la poutre de ébavurage pour monter. Programme 40 millimètres
④Cylindre de rotation :
Après que le grattoir enlève les bavures de billette, le cylindre conduit la poutre de ébavurage pour tourner 90 degrés, et les bavures éraflées vers le bas sont vidées dans la trémie inférieure

⑤Type de grattoir :
Grattoir carré, grattoir rond
⑥Mode de levage de grattoir :
Cylindre indépendant, ressort indépendant
⑦Le commutateur de détection de système électrique et de position inclut :
Boîtier de commande de PLC, table d'opération, commutateur de proximité, capteur de laser contre- pour la détection de dalle et armoire de commande pneumatique
